ECIS® Z-Theta                                                  ECIS® TEER Z                                                  ECIS® 8-Well Transfilter Array


Bitte klicken Sie hier, um die komplette Broschüre über die Produkte von Applied BioPhysics herunterzuladen.

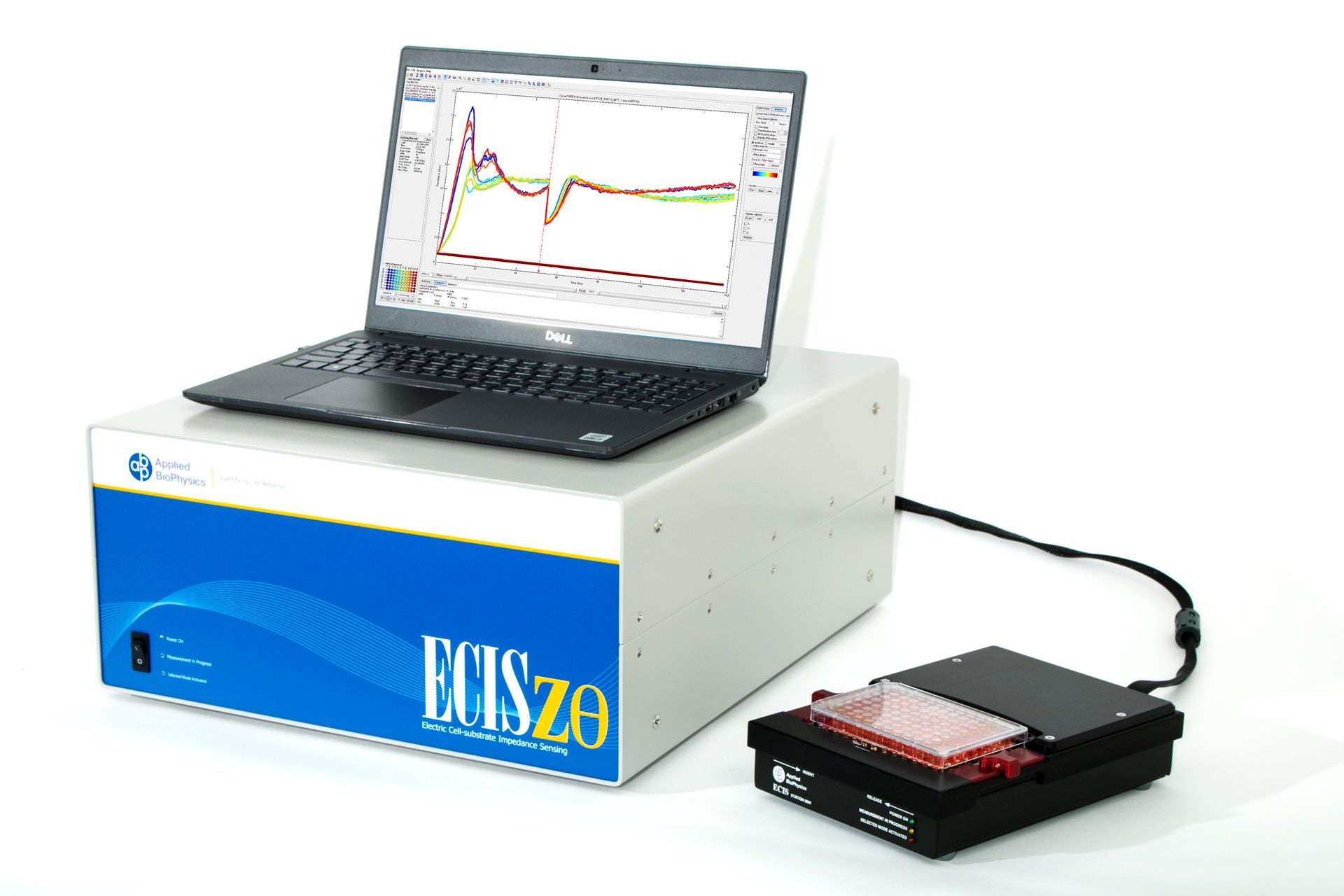

ECIS® Z-Theta


  • Gerät zur Analyse der komplexen Impedanz


  • ECIS® (Messung des elektrischen Widerstands bei Zellsubstraten) zur Quantifizierung von morphologischen Änderungen im Sub-Nano- und Mikrometer-Bereich.


  • Am Boden des Arrays werden kleine, sich ändernde Spannungen über die Elektroden eingebracht, so dass an diesen ein Potential entsteht, welches vom System gemessen werden kann. Zellen fungieren als Isolierung und erhöhen die Impedanz.



  • Durch Stimulation können Zellen ihre Funktion ändern, was die Impedanz beeinflusst und vom System detektiert werden kann.


  • Das System nutzt eine Reihe von Wechselstrom-frequenzen von 100 bis 100 kHz und komplexe

        Impedanz-Messung, um verschiedene Zellmorphologien

       wie z.B. Zell-Zellkontakte (Barrierefunktion) und

       Membrankapazitäten zu bestimmen.


  • 16- und 96-Well Station zur Verwendung mit 8-Well

         und 96-Well Arrays



  • Optionale 8-Well Transfilter Array Station erhältlich (siehe unten)


  • Laptop (WIN 11) & Software für Datenerhebung und -analyse

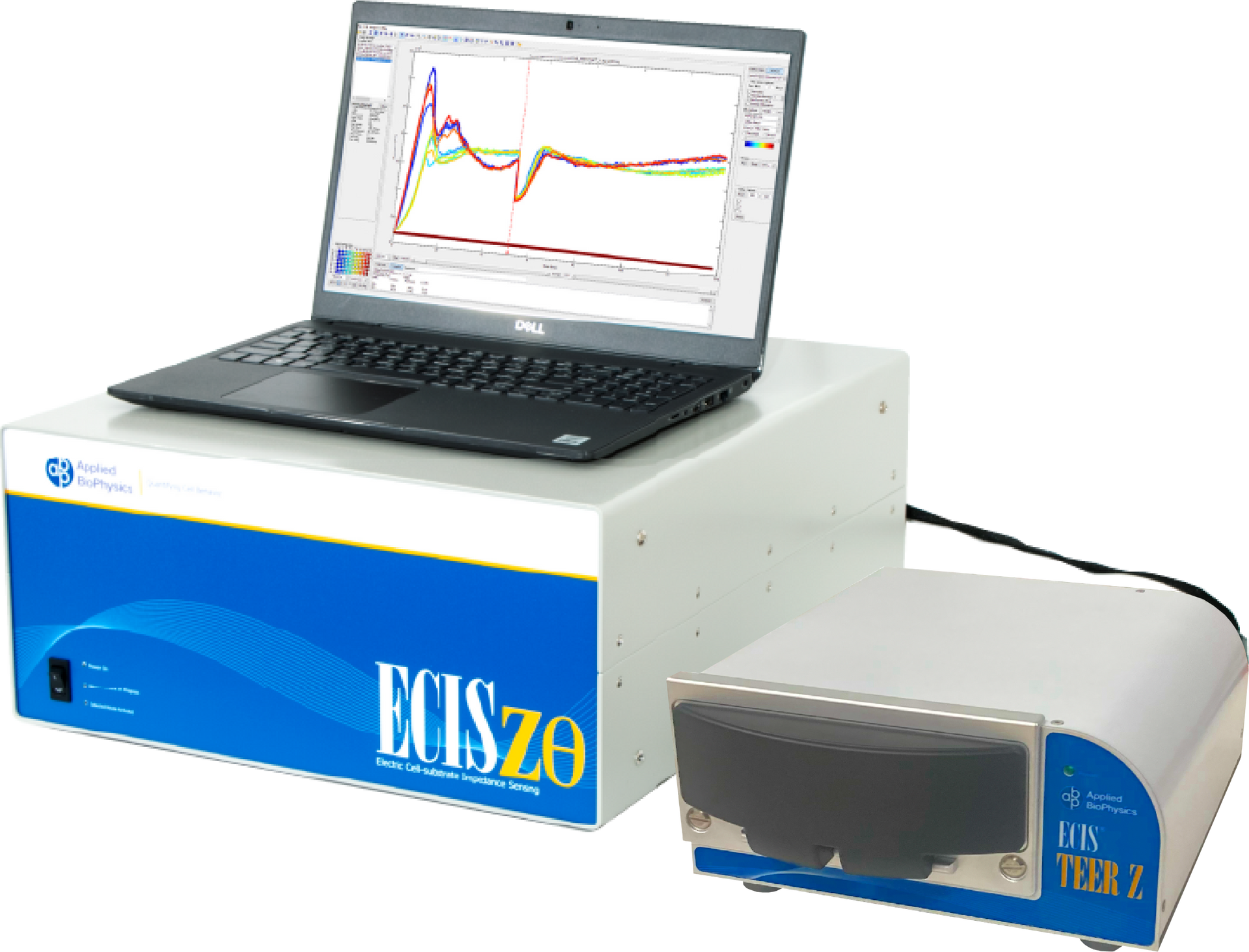

ECIS® TEER Z


System für die kontinuierliche TEER-Messung in Echtzeit:



  • Wiederholbare, label-freie und automatische Messung von transepithelialer elektrischer Resistenz (TEER) ermöglicht es, Zellschichten in Echtzeit zu analysieren.



  • TEER in 24- oder 96-Well Format



  • TEER gemessen unter Standardinkubationsbedingungen der Zellen



  • Nicht-invasive Messungen



  • Aufnahme von 96 Wells in unter 5 Minuten



  • Verwendung mit Millipore® oder Corning® Einsätzen für Zellkulturplatten


Spezifikationen:


  • Misst 24- oder 96-Well Filterplatten
  • Elektroden aus rostfreiem Stahl in

        medizinischer Qualität

  • 75 Hz sinusförmige Erregung
  • Strom: < 2 Watt, 12 V Gleichstrom
  •  Station: 30 x 13 x 25 cm
  • Steuereinheit: 48,3 x 43,2 x 21,6 cm
  • Windows PC mit ECIS® Software


Nutzerfreundliche Software:


  • Darstellung von TEER Wert vs. Zeit
  • Start über Mausklick
  • Farbkodierte Darstellung der Wells
  • Vergleichswerte ohne Zellen
  • Statistische Auswertung mit Mittel- und                              Vergleichswerten
  • Anzeige statistischer Fehler
  • Datenexport in CSV oder graphisch (JPEG, TIFF)

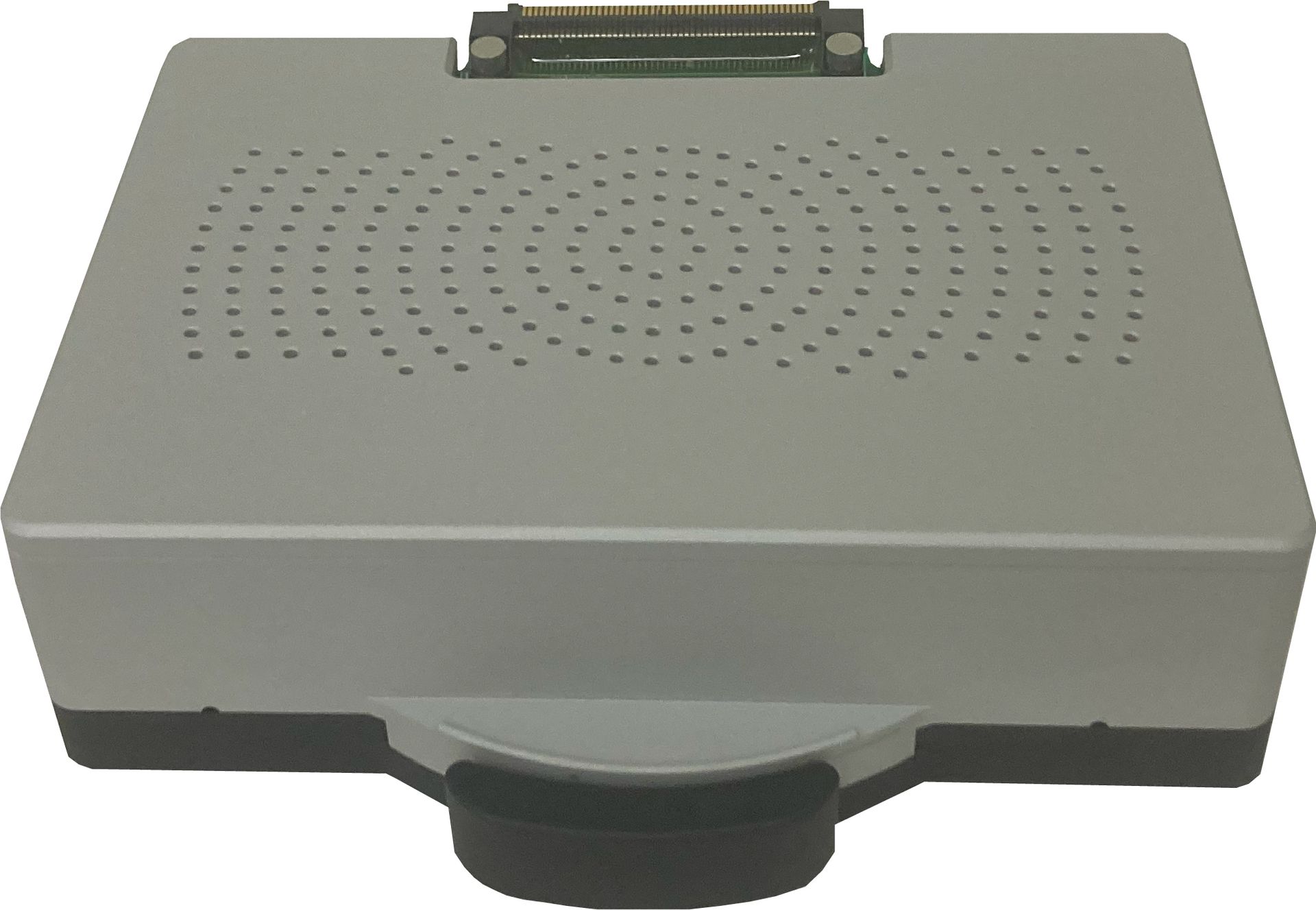

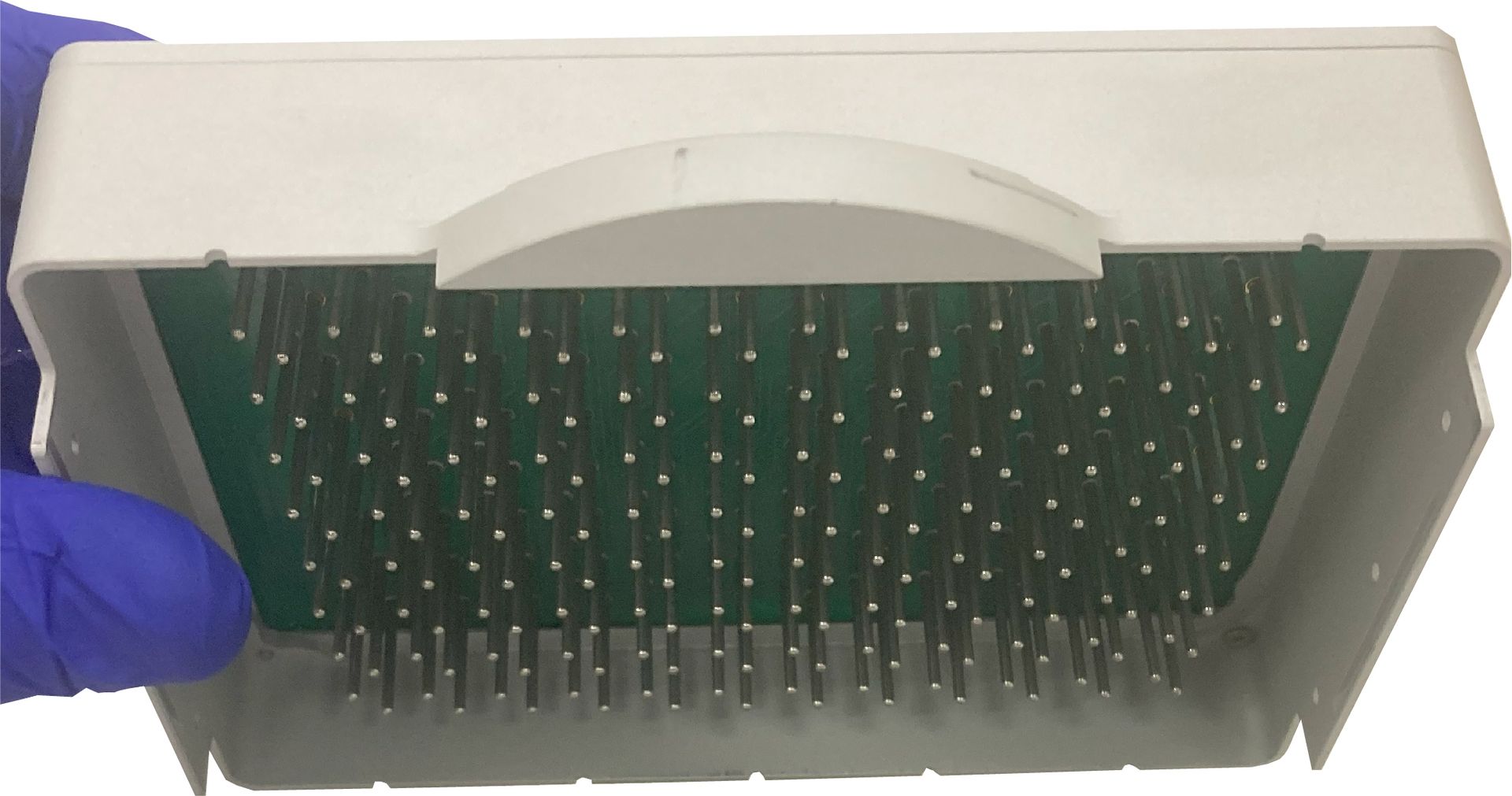

Die ECIS® TEER Z Kartusche ermöglicht es, dass die Zellkulturplatten geschützt vom Inkubator zur Sterilwerkbank gelangen und dabei ihre Sterilität bewahren. Der obere Teil besteht aus Elektroden-Pinpaaren aus rostfreiem Stahl in medizinischer Qualität für eine einfache und präzise Einbringung in die Wells.


  • Bildtitel

    Untertitel hier einfügen
    Button

  • Bildtitel

    Untertitel hier einfügen
    Button

  • Bildtitel

    Untertitel hier einfügen
    Button

  • Bildtitel

    Untertitel hier einfügen
    Button

ECIS® 8-Well Transfilter Array


Vorteile:

  • Automatische Messung von TEER während der Inkubation
  • Kontinuierliche Messung
  • Verwendet Standard 24-Well Einsätze für die Zellkultur
  • Nicht-invasiv und label-frei



Die ECIS® 8-Well Transfilter Arrays (8wTFA) ermöglichen die Bestimmung des transepithelialen elektrischen Widerstandes (TEER) in Standardeinsätzen für 24-Well Zellkulturplatten unter Verwendung der elektrischen Impedanz-Messung in Zellkulturen (ECIS®). 8wTFA kann mit der ECIS® Z-Theta 16-Well Station verwendet werden und misst TEER durchgehend in Echtzeit, ohne die Zellkultur aus dem Inkubator nehmen zu müssen.
